四袋快开滤袋的结构设计

四袋快开滤袋的结构设计

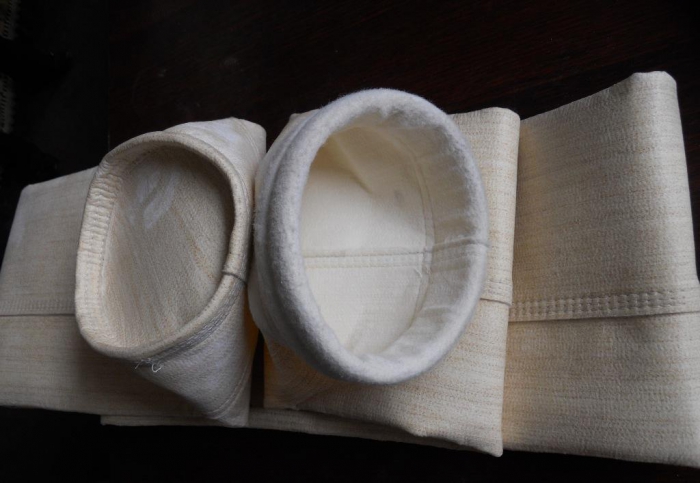

设计优点:快开滤袋是一种操作方便、设计新颖的新型滤袋。过滤器输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀 ,方工过滤器其它设备的进口端设备。过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。滤芯为了净化原生态的资源和资源的再利用，而需要的净化设备。滤芯具有压差低，纳污能力强，使用寿命长等特性；适用于真空镀膜、机械、光盘、冶金、石油、制冷设备等领域。过滤袋作为过滤元件，过滤袋引是过滤过程中的关键一环，滤袋品质在很大程度上决定了用户有过滤效果，可以针对性的满足各个领域的应用。它具有结构合理、密封性能好、耐压高、外形美观的优点。主要部件有上翻顶盖、弹簧重力平衡装置、手轮拧紧装置、不锈钢弹性箍、拉杆、滤袋筒和内部滤袋篮等。快开滤袋结构设计便于操作，采用不锈钢弹性箍式代替传统的吊环螺栓压紧装置，将滤袋顶盖的开合时间缩短至半分钟以内，比普通升降摇杆滤袋节省30-50倍，大大提高了工作效率。最大耐压可达1.2兆帕，设计压力值比同类产品高20%以上。弹性重力平衡装置取代了传统的手动摇臂，只需一个手指抬起顶盖即可上下翻转。顶盖被打开105，并且在顶盖放下后有锁定装置。合理的设计可以防止顶盖放下后滤袋翻倒、倾倒或不易扣合。每个滤袋都设计有独立的锁定装置，以确保滤袋之间的完美密封。如果内置磁棒可以吸附金属颗粒。适用于滤袋需要频繁更换的工况。
